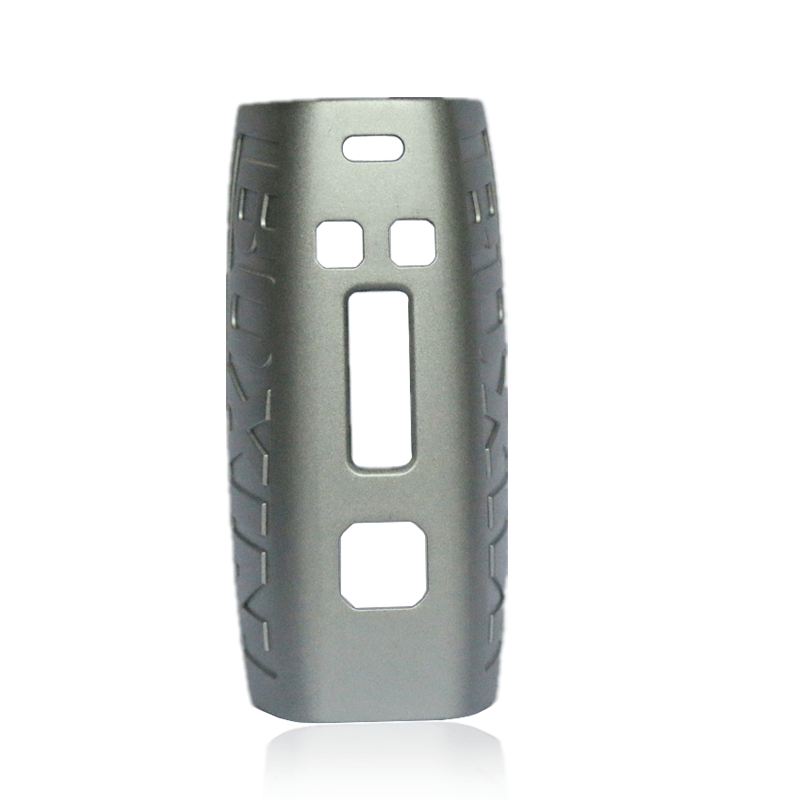

深圳鋅合金壓鑄件拋光一般選用振動研磨機，在進行機械拋光前，首先必須對鋅合金壓鑄件質量進行檢驗，不恰當的模具設計與鑄造技術會導致表面層產生缺陷，如縫隙、皮下起泡、氣孔、裂紋等疵病，這是潛在的腐蝕源和影響鍍層質量的主要因素之一。

深圳鋅合金壓鑄件質量不合格，不可進入拋光工序，必須要求表面光潔、致密、平整，無冷紋，無氣孔。拋光時要注意鋅合金壓鑄件表層細致而內部組織較為疏松的特點，若把表面致密層拋掉而露出疏松層，就會出現越拋磨越毛的現象，從而嚴重影響電鍍層的結合力，而且鋅合金硬度低，因此對鋅壓鑄件，應盡量避免使用金剛砂布輪拋磨。

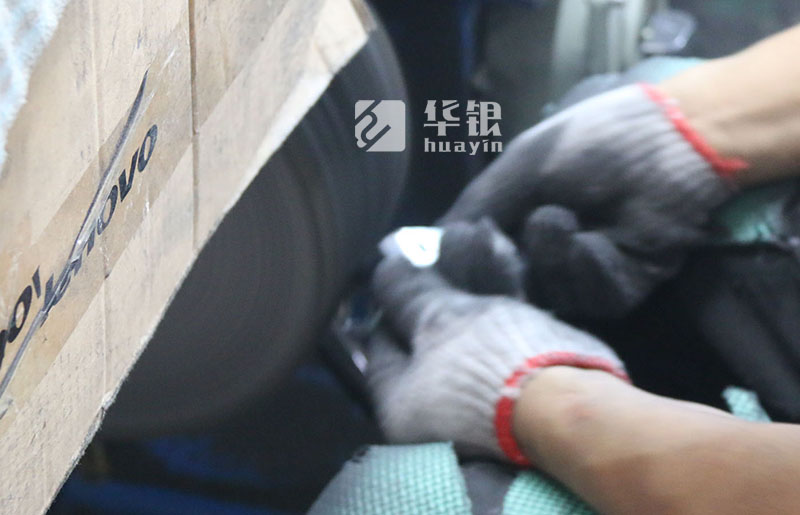

若鋅合金壓鑄件表面較粗糙，絲流和傷痕必須進行磨光時，宜采用較低的轉速和較小直徑的磨輪，操作時切忌用力過猛，不可將表面致密層拋掉。在進行布輪拋光操作時應選擇合適的轉速、拋輪材料“整細布或氈毛”和拋輪直徑。

如果轉速太快、用力過猛、拋輪上缺乏拋光膏時，會使鋅合金壓鑄件表面形成肉眼不易分辨的細麻點和皺紋，不僅裝飾性受到影響，還會造成起泡脫皮。操作時注意輕拋輕放，拋光后的鋅合金壓鑄件盡快電鍍，放置時間太長，會影響鍍層的外觀和結合力。

認真做好每一天		我們一直在努力		我工作 我快樂 我成長
無論您的訂單多小,我們都會認真對待,為的是這個緣分		我們用100%的努力,只為您的10分滿意,敬畏您的每一分錢		快樂是我們的真實寫照,因為快樂工作,所以我們?yōu)槟圃炜鞓?br />
