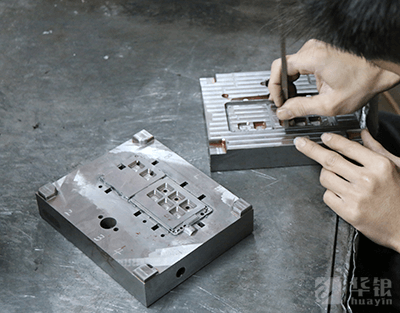

模具的冷卻與預(yù)熱是保證壓鑄件的品質(zhì)關(guān)鍵，專業(yè)的壓鑄師傅一定要注意模具冷卻與預(yù)熱的知識(shí)要領(lǐng)，以保證壓鑄件的良品效率，下面華銀壓鑄告訴你模具冷卻與預(yù)熱的注意事項(xiàng)：

模具冷卻水：模具冷卻水在正確使用的情況下不僅延長(zhǎng)模具的使用壽命，而且提高生產(chǎn)效率。在實(shí)際生產(chǎn)中我們常常忽視了它的重要性，操作工也圖省事，接來(lái)接去的太麻煩，就不去接冷卻水管了，有的公司甚至在定制模具的時(shí)候?yàn)榱斯?jié)約成本竟然不要冷卻水，從而造成了很嚴(yán)重的后果。

模具溫度：模具的材料一般都是專用的模具鋼通過(guò)各種處理制作出來(lái)的，再好的模具鋼也都有它們使用的極限性，就比如溫度。模具在使用狀態(tài)下，如果模溫太高，很容易就會(huì)使模芯表面早早出現(xiàn)龜裂紋，有的模具甚至還沒(méi)有超過(guò)2000模次龜裂紋就大面積出現(xiàn)。甚至模具在生產(chǎn)中因?yàn)槟＞邷囟忍吣Ｐ径甲兞祟伾?，?jīng)過(guò)測(cè)量甚至達(dá)到四百多度，這樣的溫度再遇到脫模劑激冷的狀態(tài)下很容易出現(xiàn)龜裂紋，生產(chǎn)的產(chǎn)品也容易變形，拉傷，粘模等情況出現(xiàn)。

模具預(yù)熱：模具在開始生產(chǎn)的過(guò)程中必須對(duì)模具進(jìn)行預(yù)熱，防止在冷的模具突然遇到熱的金屬液而導(dǎo)致龜裂紋的出現(xiàn)，較復(fù)雜的模具可以用噴燈，液化氣，條件好的用模溫機(jī)，比較簡(jiǎn)單的模具可以利用慢壓射預(yù)熱。

在使用模具冷卻水的情況下可大大減少脫模劑的使用，這樣操作工就不會(huì)利用脫模劑去降低模具的溫度了。其好處在于有效延長(zhǎng)模具壽命，節(jié)省壓鑄周期，提高產(chǎn)品質(zhì)量，減少粘模和拉傷及粘鋁的情況發(fā)生，減少脫模劑的使用，還能減少因模具溫度過(guò)熱而造成頂桿和型芯的損耗。
