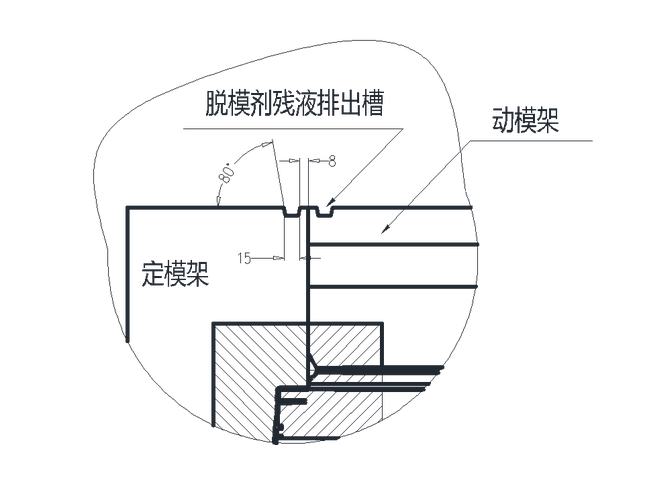

在深圳華銀的鋅合金壓鑄模具的設計制造中，按的壓機尺寸設計外形，防止干涉。吊裝孔至少為M30深60的，頂部至少2個，大型的鋅合金壓鑄模具動定模架上要各2個，需設于模具的重心上（每半模），以利于吊裝時的安全。動定模上方距分型線8 mm處設計寬15 mm深5 mm的脫模劑殘液排出槽一直延伸到模架邊緣。請大家看下面鋅合金壓鑄模具設計圖：

鋅合金壓鑄模具壓夾槽，最小30 mm×30 mm（400T以下），40 mm×40 mm（400T以上），到型板高最小25 mm（400T以下），40 mm（400T以上）。

跨距大于150 mm時都應考慮加支撐柱。支撐柱直徑（或?qū)挘┎恍∮?5 mm，盡可能靠近壓射變形位。

減小變形，動模架支撐模芯的厚度至少為懸空位寬度的三分之一（大于50mm）。安裝防止飛水擋水板，一般設于前、后、上三側。

鋅合金壓鑄模具的分流錐和澆口套按的標準設計，400T以下為標準化澆口套，400T以上為整體壓室。
