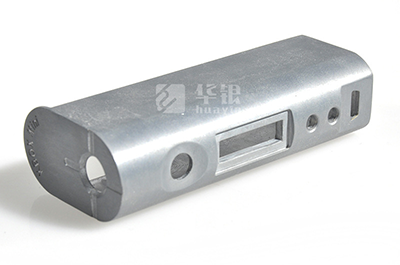

鋅合金壓鑄出來的產(chǎn)品還需要經(jīng)過表面處理才使產(chǎn)品更美觀，更精致更受廣大消費者的喜愛，那么鋅合金壓鑄件電鍍前處理以及需要注意的事項有哪些呢？

由于鋅合金的化學穩(wěn)定性較差而且容易龜裂，重要的級表一般不用，所以需鍍以銅／鎳／鉻多層防腐裝飾性鍍層。在電鍍鋅合金壓鑄件時，應注意鋅合金壓鑄件的下列特點，并采取適當?shù)拇胧?

1、壓鑄件表面是一層致密的表層，約0．05mm～0．1mm。在表層的下面則是疏松多孔的結(jié)構(gòu)。為此，在磨光和拋光時，不要把表層全部拋去而露出疏松的底層，否則電鍍非常困難，而且會降低產(chǎn)品抗蝕性能。

2、壓鑄件在壓鑄過程中是由熔融態(tài)成為固態(tài)的。因為冷卻時的凝固點不同，在壓鑄件表面上往往會產(chǎn)生偏析現(xiàn)象，為此在預處理時，不要采用強堿和強酸去油和浸蝕，否則容易引起脫皮和產(chǎn)生氣泡。

3、鋅合金壓鑄件的形狀一般比較復雜，電鍍時應該采用分散能力和覆蓋能力較好的溶液。為防止在凹入或掩蔽處發(fā)生鋅對電位正的金屬的置換，從而使結(jié)合力不好，預鍍層更應選擇分散能力和覆蓋能力好的鍍液。

4、所采用的鍍層最好為光亮鍍層，盡量避免拋光工序或者減輕拋光工作量。一方面因形狀復雜，不易拋光，另一方面也可保證鍍層厚度，確保質(zhì)量。

5、第一層鍍層如果采用銅層，其厚度應稍厚一些，因為當銅鍍到鋅合金表面上時，銅即擴散到鋅中，并形成一層較脆的銅鋅合金中間層，銅層愈薄擴散作用發(fā)生的愈快，因此銅的厚度至少要達到7μm或者再厚一些。

6、多層鍍鉻層是鋅合金的陰極保護鍍層，所以鍍層必須有一定的厚度，保證鍍層無孔隙。否則由于鋅合金的電極電位較負，在潮濕的空氣中容易產(chǎn)生堿式碳酸鋅的白色粉狀腐蝕產(chǎn)物，故必須根據(jù)產(chǎn)品的使用條件，選擇合適的鍍層厚度。

7、如果壓鑄工藝不合適，或壓鑄模具設計得不合理，使壓鑄表面產(chǎn)生冷紋、縮孔、疏松或針孔等，那么，即使電鍍工藝采取了措施，也往往不能獲得滿意的鍍層。

鋅合金壓鑄件上電鍍工藝：1、毛坯檢驗：零件表面不應有裂紋、氣泡、疏松、劃傷等影響電鍍質(zhì)量的缺陷，如果缺陷不嚴重，要看這些缺陷是否可通過磨光、拋光予以排除，若不能排除，則不能電鍍。2、磨光：磨光是為去除毛坯表面毛刺、分模線、飛邊等缺陷。其方法有：布輪磨光、滾動磨光和振動磨光。磨光時不得干磨。磨光的壓力不宜大，滾筒轉(zhuǎn)速不宜高，以免磨削量過大。3、拋光：拋光是為了降低零件表面粗糙度，以保證鍍層的質(zhì)量。其方法類似磨光，但所用的拋光材料與磨光不同。布輪拋光一般用整體布輪，先用黃拋光膏后用白拋光膏，而且少用、勤用。拋光輪的直徑不宜太大，轉(zhuǎn)速不宜太高。拋光后的零件，應盡快轉(zhuǎn)到下道工序，以防拋光膏干涸，去除困難。4、除油：預除油，拋光后的零件，應盡快用有機溶劑或表面活性劑清洗或擦洗以除去殘留的拋光膏或油污。也可用市售的除蠟水進行除油。

鋅合金壓鑄件由于是一步成型，生產(chǎn)效率較高，同時鋅在自然界分布較廣，因此，在工業(yè)上，特別是在機器設備上，對受力不大和形狀較復雜的結(jié)構(gòu)件和裝飾件都廣泛地采用鋅合金壓鑄件，但在此之前一定要了解鋅合金壓鑄件的鍍前處理，好的產(chǎn)品才會受消
