由于鋅合金壓鑄件的化學(xué)穩(wěn)定性較差而且容易龜裂，所以需鍍以銅／鎳／鉻多層防腐裝飾性電鍍，在電鍍鋅合金壓鑄件前，必須滿(mǎn)足什么條件才可保證鋅合金壓鑄件的質(zhì)量？

鋅合金壓鑄件電鍍前基本要求：

1、壓鑄件表面是一層致密的表層，約0．05mm～0．1mm。在表層的下面則是疏松多孔的結(jié)構(gòu)。為此，在磨光和拋光時(shí)，不要把表層全部拋去而露出疏松的底層。否則電鍍非常困難，而且會(huì)降低產(chǎn)品抗蝕性能。

2、壓鑄件在壓鑄過(guò)程中是由熔融態(tài)成為固態(tài)的，因?yàn)槔鋮s時(shí)的凝固點(diǎn)不同，在壓鑄件表面上往往會(huì)產(chǎn)生偏析現(xiàn)象，為此在預(yù)處理時(shí)，不要采用強(qiáng)堿和強(qiáng)酸去油和浸蝕，否則在壓鑄件表面上形成針孔和微氣孔，并且會(huì)殘留下強(qiáng)堿液和強(qiáng)酸液，以致當(dāng)鍍上鍍層后，容易引起脫皮和產(chǎn)生氣泡。

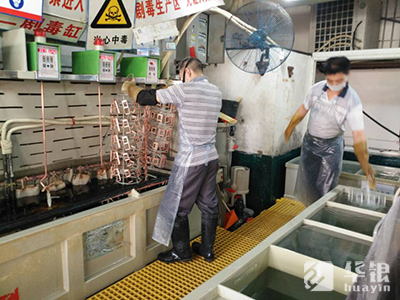

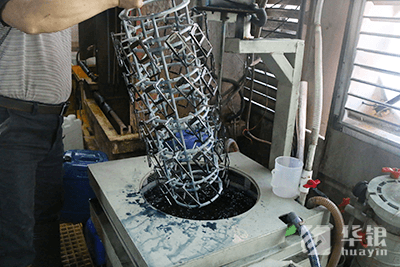

3、鋅合金壓鑄件的形狀一般比較復(fù)雜，電鍍時(shí)應(yīng)該采用分散能力和覆蓋能力較好的溶液。為防止在凹入或掩蔽處發(fā)生鋅對(duì)電位正的金屬的置換，從而使結(jié)合力不好，預(yù)鍍層更應(yīng)選擇分散能力和覆蓋能力好的鍍液。

4、所采用的鍍層最好為光亮鍍層，盡量避免拋光工序或者減輕拋光工作量。一方面因形狀復(fù)雜，不易拋光，另一方面也可保證鍍層厚度，確保質(zhì)量。

5、第一層鍍層如果采用銅層，其厚度應(yīng)稍厚一些，因?yàn)楫?dāng)銅鍍到鋅合金表面上時(shí)，銅即擴(kuò)散到鋅中，并形成一層較脆的銅鋅合金中間層，銅層愈薄擴(kuò)散作用發(fā)生的愈快，因此銅的厚度至少要達(dá)到7μm或者再厚一些。

6、多層鍍鉻層是鋅合金的陰極保護(hù)鍍層，所以鍍層必須有一定的厚度，保證鍍層無(wú)孔隙。否則由于鋅合金的電極電位較負(fù)，在潮濕的空氣中容易產(chǎn)生堿式碳酸鋅的白色粉狀腐蝕產(chǎn)物，故必須根據(jù)產(chǎn)品的使用條件，選擇合適的鍍層厚度。

7、如果壓鑄工藝不合適，或壓鑄模具設(shè)計(jì)得不合理，使壓鑄表面產(chǎn)生冷紋、縮孔、疏松或針孔等，那么，即使電鍍工藝采取了措施，也往往不能獲得滿(mǎn)意的鍍層。

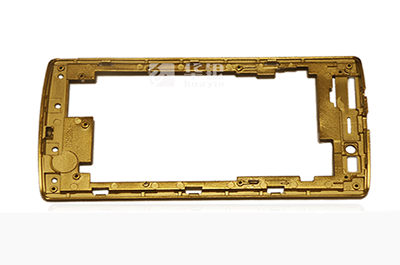

深圳鋅合金壓鑄件是一步成型，生產(chǎn)效率較高，同時(shí)鋅在自然界分布較廣，因此，在工業(yè)上，特別是在汽車(chē)工業(yè)上，對(duì)受力不大和形狀較復(fù)雜的結(jié)構(gòu)件和裝飾件都廣泛地采用鋅合金壓鑄件，鋅合金壓鑄件電鍍可以使壓鑄件更加美觀精致，更受消費(fèi)者的喜歡，了解鋅合金壓鑄件電鍍前的基本要求，在進(jìn)行電鍍，保證壓鑄件的品質(zhì)要求。
